[硬件说明]iMX6开发板底板接口说明

原创 2015-09-01 10:00:00 [硬件说明]iMX6开发板底板接口说明

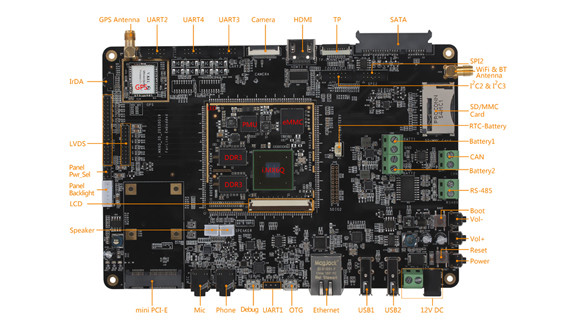

imx6开发板 底板说明:


iMX6底板电源要求

由DC-005插座或DC128-5.0绿端子引入的直流12V电源经过防反接二极管后,被分为三路。一路经EUP3485降压到5V,另一路经Si4435DY场效应管到SATA硬盘的12V电源端,还有一路送至LVDS液晶屏插座。EUP3485是宽范围同步降压稳压器,只有在底板尚未挂载SATA硬盘和LVDS液晶屏的时候,12V供电的偏差才可以适当放宽,否则就要按照12V±5%供电。


iMX6开发平台在不同状态下的功耗也不一样。实测在安装了飞凌7吋屏,Android4.4系统启动后,稳定状态下12V电源的输出电流约为350mA,播放1080P视频时约为500mA,休眠后约为100mA。在实际使用中,建议选择输出电流不低于2A的12V开关电源适配器,如需挂载3.5英寸硬盘等高功耗外设,则需更换更大功率的适配器。


RS-485

该接口采用了ADI公司的一体化磁耦合隔离RS-422/485收发芯片ADM2587E,无需DC/DC隔离模块,占地面积小。该芯片已被固定配置为485模式,默认由核心板的第197脚(网络名:DISP0_PWR_EN)控制收发状态。如果在产品开发中,该控制脚需要挪作他用,可以启用“0延时”自动收发控制电路。该电路已兼容在底板PCB上,默认空置。如果需要更强的防护性能,PCB背面已预留了7.6×5的贴片三端气体放电管和SMB封装的TVS焊盘,用户可自行加装。


CAN

与RS-485接口类似,CAN接口底板也预留了SMB封装的TVS焊盘,供有需求的用户自行加装。


SD/MMC卡座

支持SD、SDHC、SDXC(UHS-I)和MMC卡。当SDXC卡的等级是UHS-II或更高时,会被降级到UHS-I使用。原因是从UHS-II开始,增加了新的数据脚(类比USB3.0与以往的区别)。


挂载锂离子/聚合物电池

iMX6开发板底板上安装了2路独立的锂电池充放电管理电路,可以挂载2块锂离子/聚合物电池(Lithium-ion),不支持磷酸亚铁锂(LiFePO4)或类似电池。CPU可以独立监测每块电池的故障和充电状态,而电压则是靠电阻“合并”后一起检测的。两块锂电池的接口都没有任何保护措施,用户在使用中,除了选择自带保护板的电池之外,在接线时更要小心谨慎。最好采用同型号同批次的两块电池,在电压完全相同的前提下接入。


切记:任何高能量密度的物体,都有爆炸的危险。如果技术上没有把握,就不要碰锂电池!


RTC电池

出厂自带的RTC电池是带线的CR2032,电量耗尽后,用同型号电池替换即可,替换时要注意插头规格和正负极性不要搞错。


WiFi/蓝牙

WiFi蓝牙二合一模块在PCB背面,型号是:RealTek RTL8723AS Combo Module,IEEE 802.11 b/g/n 2.4GHz 1T1R WiFi with Bluetooth v2.1 + EDR/Bluetooth 3.0/3.0+HS/4.0。天线接口在PCB正面右上角,注意插拔天线时不要野蛮操作。


SATA硬盘接口

3.5吋硬盘需要同时提供12V和5V电源才能工作,其中12V电源来自12V电源适配器,所以当底板采用电池供电时,3.5吋硬盘由于12V电压缺失而无法工作。

大多数消费类2.5吋硬盘,无论是机械硬盘还是固态硬盘,是不需要12V电源的,可以依靠电池工作。某些高端固态硬盘,虽然外观也是2.5吋,但需要12V电源,具体情况需查阅相关数据手册。


触摸板接口

触摸板接口位于HDMI-A插座与SATA插座之间,是预留接口,飞凌不提供相应的触摸板。


数字摄像头接口

默认配OV5640摄像头,5M像素。


通用串口

UART2:三线串口,同时接到了串口2插座和RS-485接口芯片(ADM2587E)。

如果需要用串口2插座连接3.3V电平的串口设备,则至少需要拆除连接到485芯片的跳线电阻R148,否则ADM2587E的输出端会与串口设备的输出端信号冲突。

如果需要用串口2插座连接RS-232电平的串口设备,则需要加装MAX3232或兼容芯片,并修改跳线电阻,将RS-232电平引入串口2插座,如果需要保护,还可加装SMB封装的TVS,最后至少要拆除R148,以免ADM2587E的输出端与MAX3232的输出端信号冲突。

UART3:五线串口,接到底板上的串口3插座,默认为3.3V电平。如果需要用串口3插座连接RS-232电平的串口设备,修改方法与UART2类似,不再赘述。

UART4:三线串口,同时接到了串口4插座和GPS模块(VK1613)。如果需要用串口4插座连接3.3V电平或RS-232电平的串口设备,修改方法与UART2类似,不再赘述。


GPS

默认VK1613模块,SIRF3方案,外挂磁吸有源天线。PCB上预留了屏蔽罩的焊盘,但飞凌目前尚不提供屏蔽罩。用户如需加强屏蔽效果,可自行制造并加焊屏蔽罩。


红外遥控

红外遥控本身无须赘述,但在调试红外遥控功能时,有时需要确认遥控器是否正常工作。但人眼看不见红外光(能看见的就不叫红“外”光了)。这时可以开启手机的拍照功能,将遥控器对准手机摄像头并按下遥控器的按键,如果在手机屏幕上能看到遥控器头部发出白光,就说明遥控器工作正常。


LVDS

支持2个LVDS输出通道,每个通道包含1对时钟线和4对数据线。底板上预留了标准单LVDS接口和双LVDS接口,给液晶屏的供电电压有3.3V、5V和12V可选。底板还预留了标准背光接口,支持开关控制,但不支持模拟电压调光,只能通过电阻预先设定一个电压,不能动态调节。


Mini PCI Express

预留标准Mini PCIE插槽,支持半高和全高模块,SIM卡槽在背面。


音频

耳机和喇叭输出是立体声,麦克风输入是单声道。两个白色的XH2.54-2P插座是音频芯片WM8962内部自带的D类功放输出端,当接入8Ω喇叭时输出功率为1W,接入4Ω喇叭时输出功率为2W。注意:喇叭的功率来自D类功放,不是传统的模拟功放。每个插座接一个喇叭,切不可共用喇叭线,也不能把喇叭接到地线上。如果需要外接更大的功放,只能从耳机插座获取信号,不能从喇叭接口获取信号。


调试串口

UART1是调试串口。考虑到现在电脑已经很少带串口了,所以在底板上加入了USB转3.3V串口的芯片,通过Micro USB数据线连接电脑。该转换芯片的电源由电脑提供,不依赖底板。只要接好数据线,无论i.MX6是否上电,转换电路都能正常工作。避免因电脑系统识别芯片、安装驱动程序而错过调试信息。

为保证调试工作的顺利进行,USB转串口芯片采用的是业界知名的FT232RQ,此芯片以稳定著称,品质远高于市场上常见的廉价芯片。

另外,UART1还通过2.54mm间距的3P插针直接引出,以备不时之需。


USB OTG接口

USB OTG是USB On-The-Go的缩写。简单地说,当具备USB OTG功能的设备(以iMX6开发板为例)连接到USB主设备(以电脑为例)的时候,i.MX6会识别出它连接的是主设备,于是把自己作为从设备与电脑通信,不给USB-OTG口供电;当i.MX6与U盘连接的时候,i.MX6会识别出它连接的是从设备,于是把自己作为主设备与U盘通信,并给USB-OTG口加电,为U盘提供电源。


更多详情介绍,敬请关注飞凌嵌入式产品中心imx6开发板或联系左侧在线客服索取资料。
