iMX6开发板-iMX6核心板-飞凌嵌入式
飞思卡尔i.MX6系列共有5款处理器，它们的软件和引脚定义基本兼容，只需设计一款硬件，即可涵盖整个产品系列，满足市场对不同性能的需求。
飞凌iMX6开发板采用的是4核的i.MX6Quad，型号为MCIMX6Q5EYM10AD，1GHz主频，温度等级为Extended Consumer，21mm×21mm，0.8mm球间距FCPBGA封装，是目前市场上整体性价比最高的型号。
iMX6开发板基于freescale i.MX6 Quad 4核芯处理器，运行主频最高达1.2G，运行频率达1.2 GHz，带有1 MB L2缓存和64位DDR3或2通道、32位LPDDR2支持。这个系列的器件集成了FlexCAN、MLB总线、PCI Express®和SATA-2，具有卓越的连接性，同时集成LVDS、MIPI显示器端口、MIPI摄像头端口和HDMI v1.4，是先进的消费电子、汽车和工业多媒体应用的理想平台。支持Linux，Android4.4两大操作系统，可用于工业产品设计。Oki.MX6 Quad开发平台由核心板和底板组成，核心板主要芯片有：CPU，emmc，Memory，PowerManage 。使用我们的核心板，只需要根据您的业务需求开发自己的底板，这样可加速您的产品上市时间，让您从平台搭建的复杂环境中脱离。下面我们具体描述Oki.mx6Quad核心板和底板资源。
我们的i.mx6Quad产品工业级版本，核心板扩展商业级(-20℃to+105℃)，工业级(-40℃to+105℃)，汽车级电子级(-40℃to+125℃)。
i.MX6 Quad 特性如下：
i.MX 6Quad由与之配套的飞思卡尔电源管理集成电路(PMIC) MMPF0100提供支持。
CPU复合器件
• 4个ARM® Cortex™-A9内核，每个内核运行频率高达1.2 GHz
• 1 MB L2缓存
• 32 KB指令和数据缓存
• NEON SIMD媒体加速器
多媒体
• GPU 3D
Vivante GC2000
200Mtri/s 1000Mpxl/s，OpenGL ES 3.0 & Halti，CL EP
• GPU 2D (矢量图形)
Vivante GC355
300Mpxl/s，OpenVG 1.1
• GPU 2D (复合)
Vivante GC320
600Mpxl/s，BLIT
• 视频解码
1080p 60 h.264
• 视频编码
1080p30 H.264 BP/双720p编码
• 摄像头接口
类型：1x 20位并行, MIPI-CSI2 (4通道)，三路同时输入
存儲器
• DDR
两个32 LP-DDR2，1个64 DDR3 / LV-DDR3
• NAND
SLC/MLC，40位ECC，ONFI2.2，DDR
数据连接
• 4个USB2.0
1个HS OTG + PHY
1个Host + PHY
两个Host USB HSIC
• 以太网
1 Gbps + IEEE®1588
• 扩展端口
3个SD/MMC 4.4，1个SDXC
5x SPI, 5x UART, 3x I²C
MIPI-HSI
PCIe 2.0 (单通道)
显示
2x4XGA(2048x1536)或2x[1080p+WXGA(1280x720)]
高级电源管理
• PMU集成
• 飞思卡尔PF100电源管理单元
安全性
• 高级安全功能支持高可靠引导、加密引擎、随机数生成器和篡改检测
封装和温度
• 21 x 21mm，0.8 mm BGA
• 消费电子(-20C至+105C)，高达1.2 GHz
• 工业控制(-40C至+105C)，高达800 MHz
• 汽车(-40C至+125C)，AEC-Q100，高达1 GHz
工业级开发平台优点：
工业级开发平台BOM选型采用工业级标准。
工业级开发平台可在高低温，电磁辐射等恶劣环境下稳定运行，如运行温度范围宽。
工业级开发平台RS485,Can接口 提供隔离保护。
工业级开发平台通过CE，FCC认证。
iMX6开发板产品特点：
1、Freescale i.MX6Q 1GHz处理器，ARM Cortex A9四核，1GB DDR3，8GB EMMC。
2、完善的锂电池管理电路，可由电池维持整板及包括2.5吋硬盘在内的所有外设的运行。
3、邮票孔核心板，无需接插件，彻底杜绝接触不良，可用于开发更轻薄的产品。
4、核心板自身即是最小系统，接通4.2V电源即可启动，降低了开发调试难度。
5、核心板自带飞凌LCD接口，无需底板即可点亮，开发调试更方便。
6、板载3G、SATA、GPS、CAN以及带隔离和保护的RS-485。
7、标准的双LVDS接口。
iMX6开发板核心板：
结构尺寸：60mm×60mm正方形邮票孔PCB，共计220脚（55脚×4边），间距1mm。
制版工艺：厚度1mm，8层全通孔沉金PCB，做阻抗控制，BGA下方电镀填孔，其余过孔盖油整平。
电源电压：直流4.2V（由底板提供）。
CPU型号：MCIMX6Q5EYM10AD（21mm×21mm，球间距0.8mm），1GHz主频
内存型号：1G DDR3 1600，镁光MT41K128M16JT-125:K（16Meg×16×8banks）×4片
闪存型号：SanDisk e.MMC，SDIN8DE2-8G
iMX6开发板核心板资源：
系统：Android4.4
显示：双路8位LVDS接口、HDMI1.4、RGB888接口（通
过54脚0.5mm间距下接FPC座引出，可接飞凌液晶屏）
I2C：3个
I2S：1个
CAN：1个
摄像头：1个
SATA：1个（SATA-II）
USB：1个USB2.0主口、1个OTG2.0
SDIO：2个
以太网：1个1G以太网
miniPCIE：1个
串口：5个（包含1个调试串口）
SPI：2个
iMX6开发板底板：
结构尺寸：130mm×190mm矩形PCB，核心板底部有50mm×52mm开孔。
制版工艺：厚度1.6mm，4层全通孔沉金PCB，做阻抗控制，过孔盖油整平。
电源电压：直流12V。

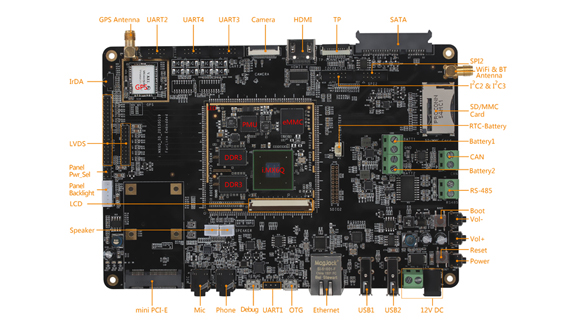

iMX6开发板底板资源：
显示：双路8位LVDS接口（2mm间距双排插针）、HDMI1.4（HDMI-A插座）
IIC：2个（2mm间距双排插针）
音频：1个立体声耳机接口，1个单声道麦克风接口，二者均采用3.5mm标准立体声插座，此外还有2个喇叭
接口，采用XH2.54-2P插座
CAN：1个，用DG128-2P绿端子引出
摄像头：1个，5M像素并口摄像头，OV5640
SATA：1个（3.5吋硬盘要靠12V电源适配器支持，当底板采用电池供电时，只支持大部分消费类2.5吋硬盘）
存储卡：1个，兼容MMC、SD、SDHC和SDXC（UHS-I）
SDIO：1个，由2mm间距20Pin双排插针引出
USB主口：2个（由集线器扩展）
USB OTG：1个，标准micro USB插座
以太网：1个千兆以太网，RG45接口
3G：支持mini-PCIE接口的3G模块，SIM卡槽在背面
RS485：1个，带保护和电器隔离
GPS：1个，VK1613S3M5模块，SIRF3方案，外置接收天线
锂电池：支持2个锂离子/锂聚合物电池，需用户自备
WiFi&蓝牙：1个，RealTek RTL8723AS Combo Module，IEEE 802.11 b/g/n 2.4GHz 1T1R WiFi with Bluetooth
v2.1+EDR/Bluetooth 3.0/3.0+HS/4.0
调试口：1个，micro USB介面，板载USB转3.3V串口芯片
普通串口：2个三线，1个五线，均为3.3V/RS-232电平可选，默认配置为3.3V电平。
红外接收头：1个
传感器：3轴线加速度传感器（重力感应）
Linux3.0.35系统软件资源特性
|
设备 |
驱动程序源代码在内核中的位置 |
设备名 |
|
网卡驱动 |
drivers/net/fec.c |
eth0 |
|
LCD 背光驱动 |
drivers/video/backlight/pwm_bl.c |
/sys/class/backlight |
|
USB接口U盘 |
drivers/usb/storage/ |
/dev/sdX |
|
USB鼠标 |
drivers/hid/usbhid/ |
/dev/input/mice |
|
USB3G |
drivers/usb/serial/ |
/dev/ttyUSB* |
|
USB Camera |
drivers/media/video/uvc/ |
|
|
SD卡驱动 |
drivers/mmc/card/ |
/dev/block/mmcblk0pX |
|
SATA驱动 |
drivers/ata/ahci_platform.c |
/dev/sda* |
|
OV5640 |
drivers/media/video/mxc/capture/ov5640.c |
|
|
LVDS |
drivers/video/mxc/ldb.c |
|
|
HDMI |
drivers/video/mxc_hdmi.c |
|
|
LCD FrameBuffer |
drivers/video/mxc/mxc_lcdif.c |
/dev/fb0 |
|
电容触摸驱动 |
drivers/input/touchscreen/ft5x06_ts.c |
/dev/input/event |
|
drivers/rtc/rtc-dev.c |
/dev/rtc0 |
|
|
SPI驱动 |
drivers/spi/spidev.c |
/dev/ |
|
串口(含三个串口) |
drivers/tty/serial/imx.c |
/dev/ |
|
按键驱动 |
drivers/input/keyboard/gpio_keys.c |
|
|
看门狗驱动 |
drivers/watchdog/imx2_wdt.c |
/dev/watchdog |
|
RS485驱动 |
drivers/tty/serial/imx.c |
/dev/ |
|
CAN驱动 |
drivers/net/can/flexcan.c |
can0 |
|
USB BlueTooth |
wlan0 |
|
|
音频驱动 |
sound/soc/codec/wm8962.c |
/dev/snd/ |
Android系统软件资源特性
|
设备 |
驱动程序源代码在内核中的位置 |
对应的设备名 |
|
网卡驱动 |
drivers/net/fec.c |
eth0 |
|
LCD 背光驱动 |
drivers/video/backlight/pwm_bl.c |
/sys/class/backlight |
|
USB接口U盘 |
drivers/usb/storage/ |
/dev/sdX |
|
USB鼠标 |
drivers/hid/usbhid/ |
/dev/input/mice |
|
USB3G |
drivers/usb/serial/ |
/dev/ttyUSB* |
|
USB Camera |
drivers/media/video/uvc/ |
|
|
SD卡驱动 |
drivers/mmc/card/ |
/dev/block/mmcblk0pX |
|
SATA驱动 |
drivers/ata/ahci_platform.c |
/dev/sda* |
|
OV5640 |
drivers/media/video/mxc/capture/ov5640.c |
|
|
LVDS |
drivers/video/mxc/ldb.c |
|
|
HDMI |
drivers/video/mxc_hdmi.c |
|
|
LCD FrameBuffer |
drivers/video/mxc/mxc_lcdif.c |
/dev/fb0 |
|
电容触摸驱动 |
drivers/input/touchscreen/ft5x06_ts.c |
/dev/input/event |
|
RTC实时时钟驱动 |
drivers/rtc/rtc-dev.c |
/dev/rtc0 |
|
SPI驱动 |
drivers/spi/spidev.c |
/dev/ |
|
串口(含三个串口) |
drivers/tty/serial/imx.c |
/dev/ |
|
按键驱动 |
drivers/input/keyboard/gpio_keys.c |
|
|
看门狗驱动 |
drivers/watchdog/imx2_wdt.c |
/dev/watchdog |
|
RS485驱动 |
drivers/tty/serial/imx.c |
/dev/ |
|
CAN驱动 |
drivers/net/can/flexcan.c |
can0 |
|
USB BlueTooth |
||
|
音频驱动 |
sound/soc/codec/wm8962.c |
/dev/snd/ |
