飞凌嵌入式FET1052-C解决方案 扫描枪方案

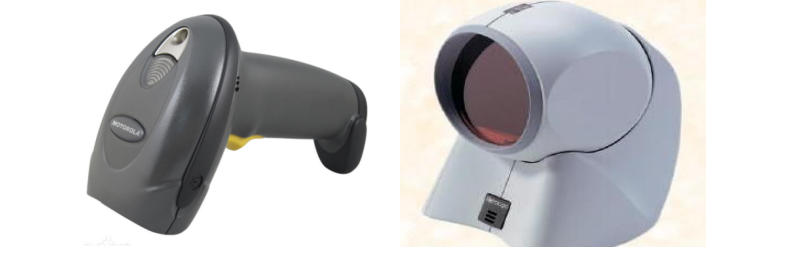

扫描枪是继键盘和鼠标之后的第三代主要的电脑输入设备。直接从图片、照片、胶片到各类图纸图形以及文稿资料都可以用扫描枪输入到计算机中,进而实现对这些图像信息的处理、管理、使用、存储或输出。
随着条形码技术的发展,扫描枪目前以广泛的应用到电力行业、交通运输业、物流行业、邮电通讯业、鞋服行业、行政执法等行业。
扫描枪构成:
常见的扫描枪一般由光源、光学透镜、扫描模组、模拟数字转换电路加塑料外壳构成。
扫描枪原理:

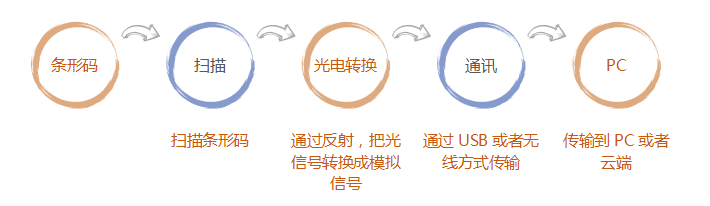

扫描枪通过打出的光源来扫描条码,通过条码的黑白条空所反射的光的巨大差别来识别条码,当扫描一组条码的时候,光源照射到条码上后反射光穿过透镜集聚到扫描枪解码板上,由扫描枪解码板把光信号变换成模拟数字信号(电压)。随后传输到PC端。
FET1052-C核心板高达600MHz的主频,CoreMark跑分3020,片内集成 512 kB 紧耦合存储器 (TCM),中断延迟响应低至 20 ns。丰富的功能接口,可引出最高124路GPIO ,LCD、CAMERA、USB、UART、CAN、Ethernet等常用接口一应俱全,极具扩展性。低功耗,不到3美元的批量价格。

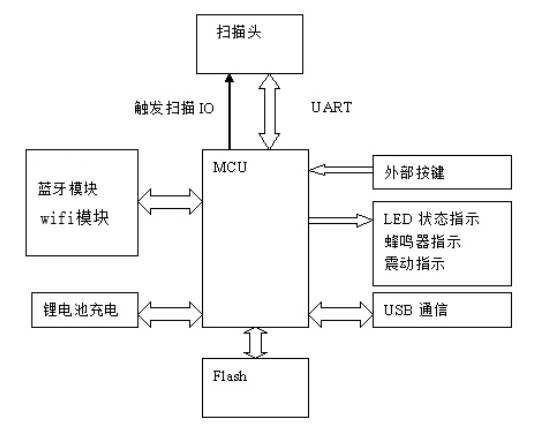

采用FET1052-C核心板的优势:
l 成本低
l 体积小
l 可靠性高
l 环境适应性强
l 管理灵活
l 丰富的外设接口
FET1052-C核心板板载Cortex-M7架构的RT1052跨界处理器,兼具应用处理器的高性能与高度集成,以及微控制器的易用性和实时功能
特点:
l 高性能 Arm® Cortex®-M7
l 主频528MHz
l 高达 512 kB 紧耦合存储器 (TCM)
l CoreMark跑分3020
l 实时低延迟响应,低至 20 ns
l 行业最低功耗,飞凌实测,CPU负载90%,功耗仅0.5W
l 核心板体积仅31*43mm,板对板连接器 2*80pin 0.8mm间距
l 优化了电源架构,调整了电源上电时序,提高了系统鲁棒性
l CPU全功能引脚引出,共160引脚,可配置出高达124个GPIO引脚
l 2D 图形加速引擎
l 并行摄像头传感器接口
l LCD 显示屏控制器(高达 WXGA 1366x768)
l 3x I2S,面向高性能多通道音频
l 丰富的外部存储接口选项 SDRAM QuadSPI Nand Flash 和 QSPI NOR Flash
l 工业级通讯接口:以太网,8*UART,2*USB,2*CAN
l SPDIF、QSPI、4*eCSPI、EBI BUS、4*IIC、32*PWM、20*ADC、2*SD、JTAG、GPIO
l 工业级宽温 -40~85℃
l 支持裸机系统,SWD升级固件
l 支持uCLinux,TF卡升级固件
FET1052-C核心板基础参数 | ||||
CPU | i.MXRT1052 | 电源 | 5V | |
架构 | Cortex-M7 | 结构尺寸 | 31mm×43mm | |
主频 | 528MHz | 制版工艺 | 厚度1.6mm,4层沉金PCB | |
RAM | SRAM 512KB ; SDRAM 16MB/32MB | 连接器 | 板对板,2*80pin ,0.8mm间距 | |
ROM |
QSPI Nor Flash 4MB/16MB |
工作温度 | -40℃~+85℃ | |
FET1052-C核心板功能参数 | ||||
功能 | 数量 | 参数 | ||
LCD | 1 | 最大RGB888 24位,最高支持WXGA (1366 x 768);支持480*272、800*480 | ||
CAMERA | 1 | 8位并行接口(DVP),最大支持5-Megapixel; | ||
SD/MMC/SDIO | ≤2 | 支持模式的 SD 和 SDIO 卡的 1 位或 4 位传输模式规范 | ||
USB | 2 | 1路USB 2.0 OTG(最高支持 480 Mbps),1路USB2.0 HOST,带集成 HS USB Phy | ||
SAI | ≤3 | 最高支持三个 I2S Audio; | ||
SPDIF | 1 | 索尼飞利浦数字音频接口 | ||
UART | ≤8 | 每个最高支持 5.0 Mbps; | ||
SPI | ≤4 | 全双工增强同步串行接口,具有最高支持 52 Mbit/s 的数据速率。它可配置为支持主/从模式,有四个片选来支持多个外设。 | ||
IIC | ≤4 |
|
||
Ethernet | ≤1 | 10/100Mbps自适应; | ||
PWM | ≤32 | 32路 | ||
SWD | 支持 |
|
||
KeyPad | 支持 | 8*8; | ||
QSPI | 2 |
|
||
CAN | ≤2 | CAN 协议版本 2.0B 规范; | ||
ADC | ≤20 | 两个 12 位模数转换器 (ADC),最高支持 20 个输入通道 | ||
ISO7816-3 | ≤2 |
|
||
SEMC BUS | 1 |
16位并行总线 |
