I2C3挂载wm8960音频芯片
飞凌嵌入式的OKMX8MM-C开发板预留了I2C3和SAI引脚接口，分别位于P18和P7插针引脚上，板载音频芯片挂载到了I2C2和SAI2。今天小编为大家列举并说明如何在I2C3挂载wm8960音频芯片并通过SAI1连接传输音频数据。
设备树和设备树头文件路径如下：
OK8MM-linux-sdk/OK8MM-linux-kernel/arch/arm64/boot/dts/freescale/ok8mm-evk.dts
OK8MM-linux-sdk/OK8MM-linux-kernel/arch/arm64/boot/dts/freescale/fsl-imx8mm.dtsi
一、修改结果
1、打开设备树修改sound节点，驱动从这里获取设备信息。
修改sound节点 cpu-dai =<&sai2>，改为 cpu-dai= <&sai1>。将wm8960挂载到sai1实现音频数据流的收发，同理也可挂载到sai3，修改硬件连接即可。修改 hp-det-gpios= <&gpio4 22 0 >，改为 hp-det-gpios= <&gpio4 22 1 >。默认使用耳机输出，使插拔检测失效。

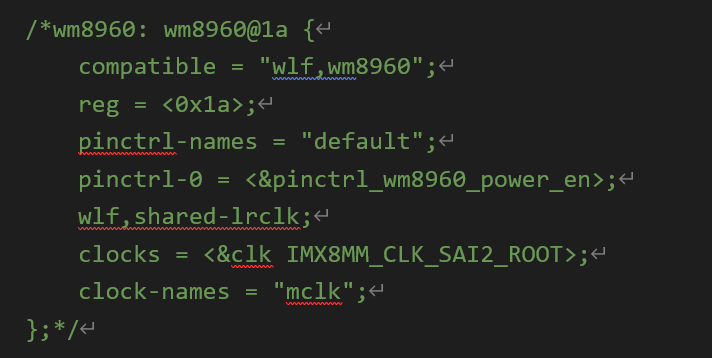

2、注释I2C2下的wm8960节 点，因为在设备树中不能存在一模一样的设备节点，所以要注释掉原来的wm8960节点。

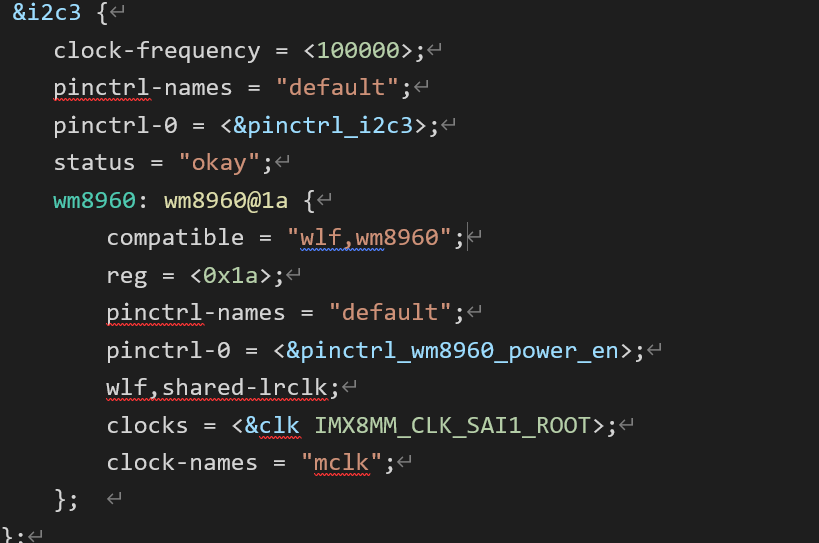

在I2C3下添加wm8960节点，挂载到哪个I2C就把设备节点放到对应I2C下，修改 clocks= <&clk IMX8MM_CLK_SAI1_ROOT>，在I2C3下有了设备节点，但是时钟需要改成sai1的。

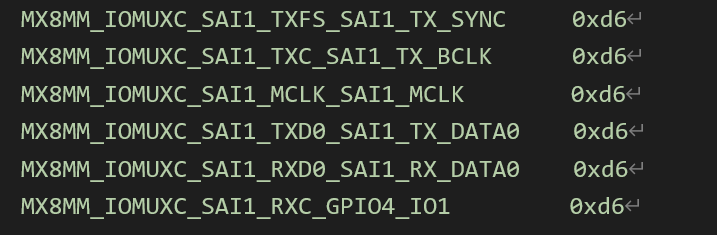

3、修改pinctrl_sai1并注释pinctrl_sai1_dsd，i.MX8MM的默认设备树已经写好了sai1的pinctrl。

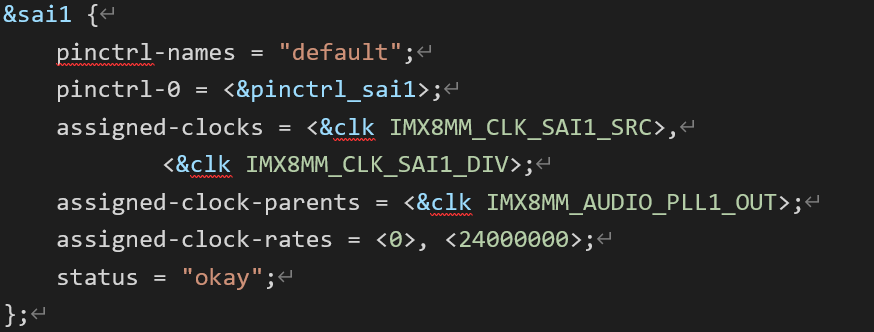

4、修改SAI1节点，如下图所示，复制SAI2节点替换SAI1，修改成SAI1的参数。
二、修改思路
我们在修改音频芯片挂载路径时的思路是这样的：
1. 屏蔽默认的挂载路径；
2. 将音频设备的节点添加到要挂载的I2C和SAI下；
3. 修改pinctrl引脚复用；
4. 屏蔽默认wm8960的引脚配置。
本文介绍的wm8960挂载方式与板载默认音频芯片属于同一型号，如果需要挂载其他型号音频芯片，则需要在sound节点指定驱动路径。
cpu-dai表示要使用的SAI通道，默认为SAI2本文使用SAI1就修改成SAI1即可； audio-codec属性就是I2C3下的wm8960节点。

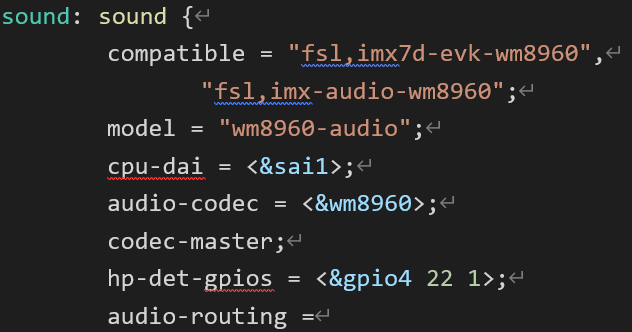

设备树sound节点:
imx-wm8960.c驱动文件的.compatible属性：
三、 总结
设备树sound节点下compatible属性对应音频驱动文件imx-wm8960.c里的.compatible，由此设备与驱动便有了联系，驱动就可以在设备节点获取关键字model，cpu-dai等信息。
当换成其他音频芯片时，修改设备树compatible属性值即可修改音频设备的配置也变得简单起来，这也是Linux分离出设备树的主要原因。
本文提供的方法是在屏蔽默认音频设备的前提下进行的，想要实现双路音频输出还需要在其他环节进行配置。以上就是在OKMX8MM-C开发板的I2C3挂载wm8960音频芯片并通过SAI1连接传输音频数据的操作过程，希望能够对屏幕前的各位工程师小伙伴有所帮助。
