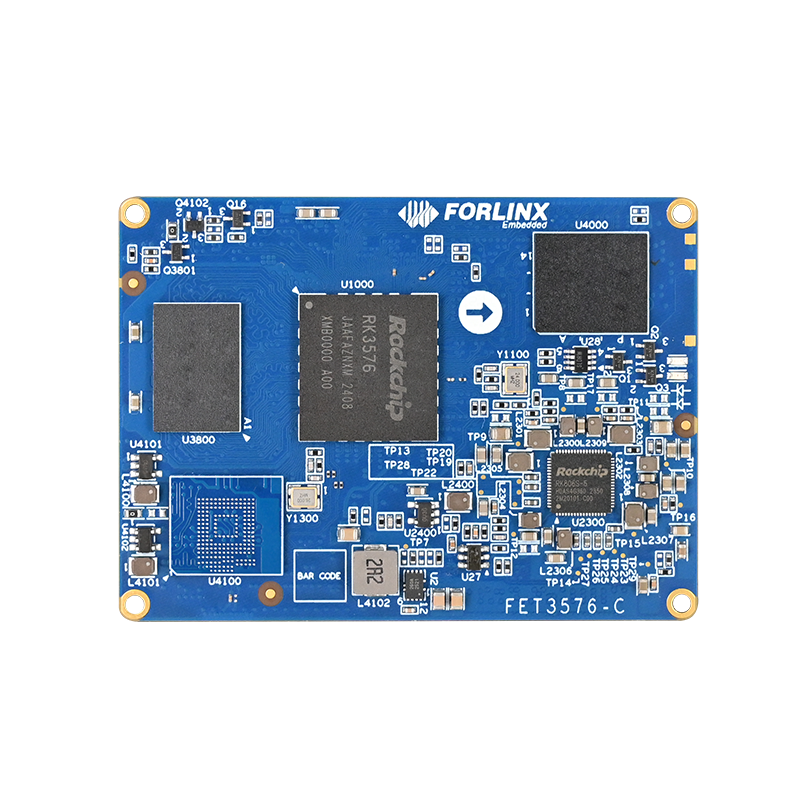

FET3576-C核心板基于Rockchip RK3576处理器开发设计,该处理器是瑞芯微面向AIoT和工业市场着力打造的一款高性能、低功耗、功能丰富的国产化应用处理器,集成了4个ARM Cortex-A72和4个 ARM Cortex-A53高性能核,内置6TOPS超强算力NPU,为您的AI应用赋能。核心板采用板对板连接方式,可插拔式设计便于产品的安装与维护。 产品通过飞凌嵌入式实验室严苛的工业环境测试,为您的产品稳定性保驾护航;10~15年生命周期,为您的产品提供持续供应保障。
八核高算力超清解码智能芯片
RK3576是瑞芯微专为AIoT市场打造的一款高算力、高性能、低功耗的国产化应用处理器,集成了4个ARM Cortex-A72和4个 ARM Cortex-A53高性能核;内置6TOPS超强算力NPU;嵌入式3D GPU加之带有MMU的专用2D硬件引擎,最大限度提升显示性能;H.265超清硬解码,最高支持8K分辨率。
Firewall实现真正的硬件资源隔离
RK3576支持Firewall功能,用于管理主设备到从设备和内存区域的访问权限,实现真正的硬件资源隔离。这一功能不仅增强了系统的稳定性和安全性,也为多种应用场景提供了强有力的支持。
6TOPS算力NPU,为AI应用强势赋能
6TOPS超强算力NPU,支持 INT4/INT8/INT16/FP16/BF16/TF32操作,支持双核协同工作或独立工作,支持多任务、多场景并行,支持深度学习框架:TensorFlow、Caffe、Tflite、Pytorch、Onnx NN、Android NN等。
超清显示+AI智能修复
支持H.264、H.265高清编解码,五种显示接口:HDMI/eDP、MIPI DSI、Parallel、EBC、DP,支持三屏异显、4K@120Hz超清显示及超分功能,智能修复模糊图像,提升视频帧率,满足您多场景多样化的显示需求。
FlexBus全新并行总线接口
FlexBus灵活的并行总线接口,可模拟不规则或者标准的协议,支持2/4/8/16bits数据并行传输,时钟最高可到100MHz; 同时具有DSMC、CAN-FD、PCIe2.1、SATA3.0、USB3.2、SAI、I2C、I3C、UART等丰富的总线传输接口。
持续丰富的资料 助您快速上手成功开发
-
▊规格参数
FET3576-C核心板基础参数 处理器
Rockchip RK3576
ARM:4×Cortex-A72@2.3GHz + 4×Cortex-A53@2.2GHz
NPU:6TOPS INT8,支持INT4/INT8/INT16/FP16/BF16/TF32
GPU:ARM Mali-G52 MC3
VPU:
硬编码:H.264、H.265,4K@60fps
硬解码:H.264、H.265、VP9、AV1、AVS2,8K@30fps或4K@120fps
RAM
2GB/4GB LPDDR4
ROM
32GB eMMC
工作温度
FET3576-C:0℃~+80℃
FET3576J-C:-40℃~+85℃
尺寸 50x68mm 工作电压
DC12V
接口方式
板对板连接器(4×100Pin,引脚间距0.4mm,合高1.5mm)
操作系统 Linux6.1.57、Android(研发中) 烧写方式 USB OTG
TF卡
FET3576-C核心板功能参数 功能
数量
参数
HDMI/eDP TX (1)
1
支持1个 HDMI/eDP TX复用接口
HDMI 接口:
HDMI v2.1,最高支持4K@120Hz
支持数据格式:RGB/YUV444/YUV422/YUV420 8/10-bits
支持CEC、ARC,HDCP v2.3和HDCP v1.4
eDP接口:
eDP v1.3,主通道包含4条物理通道,最高支持 4K@60Hz,HDCP v1.3
处理器内置了VOP控制器,
有三个Port输出,
即最多可同时支持3路显示输出MIPI DSI (1)
1
支持1个MIPIDSI-2 TX接口
D-PHY v2.0 or C-PHY v1.1:
4 data lanes on D-PHY
3 data trios on C-PHY
支持最高2560×1600@60Hz
支持数据格式:RGB (up to 10bit)
Parallel(1)
1
支持1个并行输出接口
支持RGB/BT.656/BT1120
最高支持1920×1080@60Hz
支持数据格式:RGB (up to 10bit)
EBC(1)
1
支持1个EBC输出接口
支持E-ink EPD (Electronic paper Display)
支持2560×1920硬解码
支持数据总线宽度:16-bit
支持高达32 level gray scale
支持Direct模式、LUT模式、3-window模式
支持window display模式
DP TX (1)
1
支持1路USB/DP组合接口
USB接口:
USB 3.2 Gen1x1,Dual-Role Device(DRD)
DisplayPort TX接口:
DisplayPort v1.4,支持1/2/4 lanes with lane speed including 1.62、2.7、5.4 and 8.1Gbps
支持最高4K@120Hz,支持数据格式:RGB/YUV444/YUV422/YUV420 8/10-bit
支持具有3个显示器的多流传输(MST)
支持USB Type-C上的DP Alt模式
支持HDCP v2.3 and HDCP v1.3
USB 3.2
2
其中1路做USB Type-C时可支持DP Alt模式;
另1路为Combo high speed interface接口引出;
MIPI CSI
5
支持5个CSI-2接口
其中4个接口为2个D-PHY v1.2 data-lane,2.5Gbps/lane,这4个接口可以组合成2个拥有4 data-lane的接口
另外1个接口支持4 D-PHY data-lane或者3 C-PHY trios:
D-PHY v2.0,4.5Gbps/lane
C-PHY v1.1,2.5Gsps/trio
最多可同时支持5路摄像头输入
DVP
1
8/10/12/16-bit标准DVP接口,最高150MHz数据输入
支持BT.601/BT.656和BT.1120 VI接口
SAI(2)
≤5
支持5个SAI接口
SAI 0/1支持4 TX lanes和4 RX lanes
SAI 2/3/4支持1TX lane和1 RX lane
支持I2S/TDM/PCM模式(2)
支持最高采样率:192KHz
支持音频分辨率:16~32bits
SPDIF TX
≤2
支持2路SPDIF TX端口
SPDIF RX
≤2
支持2路SPDIF RX端口
PDM
≤2
支持PDM主接收模式
最高8 channels,音频分辨率16~24 位,采样率达192KHz
Digital Audio Codec
1
支持2路数字DAC,每个数字DAC通道支持三种混合模式
支持I2S/PCM接口,主从模式
支持16位采样率
支持音量控制
SDIO
≤2
SDIO v3.0,4-bits
Ethernet
≤2
2路GMAC,提供RGMII/RMII接口引出
支持10/100/1000Mbps数据传输速率
USB 3.0OTG
2
支持两路USB2.0OTG
Combo high speed interface
2
Combo 1:支持1-lane PCIe2.1/SATA3.1
Combo 2:支持1-lane PCIe2.1/SATA3.1/USB3.2 Gen1x1
PCle interface
支持PCle v2.1
支持Root Complex (Rc) only
支持最高5GT/s data rate
SATA interface
支持SATA v3.1 and AHCI revision v1.3.1
支持eSATA
支持最高6GT/s data rate
USB interface
支持UsB3.2 Gen1x1 with UsB v2.0
支持DRD (host and device)
支持最高5Gbps data rate
支持xHCI Host with up to 64 devices
UART
≤12
内置2路64 bits FIFO,可分别用TX和RX
支持5位、6位、7位、8位串行数据收发,波特率高达4Mbps
12路UART均支持自动流控模式和RS485模式
CAN-FD
≤2
遵循CAN和CAN-FD规范
支持CAN标准帧和扩展帧收发
支持8192-bits接收FIFO
DSMC
≤1
支持DSMC数据总线
最多支持选择4个芯片
支持8线和16线串行传输模式
支持可配置的串行地址宽度:16位或32位
FlexBus
≤1
支持FlexBus数据总线
支持内置DMA和ping-pong操作,用于分配两个地址
支持传输和接收模式
支持单一模式和连续模式
SPI
≤5
支持主、从模式,每个接口支持两个芯片选择
I2C
≤9
支持7位和10位地址模式
标准模式数据传输速率100k bits/s,在快速模式下400k bits/s
I3C
≤2
支持2个I3C主接口
PWM
≤16
最高支持16个片上PWM,具有基于中断的操作,支持捕获模式
ADC
≤8
支持8路12bits单端输入SAR-ADC,采样率高达1MS/s
GPIO
/
所有的GPIO 可以被用于生成中断
支持电平触发和边沿触发中断
支持配置电平触发极性
支持上升沿触发、下降沿触发和双沿触发中断
支持配置上下拉(弱上拉和弱下拉)
支持配置驱动能力
注:表中参数为硬件设计或CPU理论值,接口存在GPIO复用,为理论最大数量。
注(1):Video Port
Video Port0支持最高4K@120Hz,10 bits
Video Port1支持最高2560x1600@60Hz,10 bits
Video Port2支持最高1920x1080@60Hz,8 bits
每个视频端口可以连接到HDMI/eDP/DSI-2中的任何一个
Port1和Port2可以连接到并行输出接口
注(2):单根TDM设计时钟最高50MHz,使用TDM模式时,可以结合音频采样频率、分辨率来计算理论可支持的音频通道数,看是否满足项目需求。
OK3576-C开发板
RK3576系列核心板配套OK3576-C开发板集成丰富的功能接口,用户可更快速地评估产品的性能、稳定性和易用性
OK3576-C开发板功能参数 功能
数量
参数
HDMI TX
1
通过标准HDMI插座引出;
HDMI v2.1,最高支持 4K@120Hz;
MIPI DSI
1
MIPI接口支持4 lanes输出,最高分辨率为2560×1600@60Hz;
适配飞凌7吋MIPI屏,分辨率为1024×600@30fps;
DP TX
1
1个DP接口与USB3.1 Gen1结合使用,通过Type-C接口引出;
DisplayPort v1.4,最高支持4K@120Hz;
USB3.1 Gen1
1
通过Type-C接口引出,与DP TX结合使用;
MIPI CSI
5
1×MIPI DPHY V2.0 4 lanes接口,每lane最高支持4.5Gbps;
通过1个26pins FPC座引出,默认挂载OV13850摄像头;
4×MIPI DPHY V1.2 2 lanes接口,每lane最高支持2.5Gbps;
通过4个26pins FPC座引出,默认挂载OV5645摄像头;
Audio
1
板载Codec芯片,支持耳机输出、MIC输入级Speaker输出等功能;
TF卡
1
可插入TF卡,速率达150MHz,支持SDR104 模式;
Ethernet
2
通过2个RJ45接口引出,支持10/100/1000 Mbps数据传输速率;
4G/5G
1
支持M.2封装的4G/5G模块;
Wi-Fi
1
板载海华AW-CM358SM-WIFI&BT模块;
支持WIFI 2.4G/5G ,蓝牙5.0;
Bluetooth
1
USB2.0 Host
3
通过3个Type-A USB接口引出;
支持高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)3种模式;
PCIe2.0
1
通过PCIe×1插槽引出,支持5Gbps速率;
UART
1
通过2.54mm间距引出,波特率高达4Mbps;
CAN-FD
2
遵循CAN和CAN FD规范,通过CAN收发器引出两路CAN总线;
RS485
2
通过RS485收发器引出2路RS485总线;
ADC
5
通过1.27mm间距排针引出;12 bits单端输入SAR-ADC,采样率高达1MS/s;
RTC
1
板载RTC芯片及电池插座;
GPIO
8
通过2.54mm间距排针引出8路GPIO、同时引出3.3V和1.8V电源;
-
