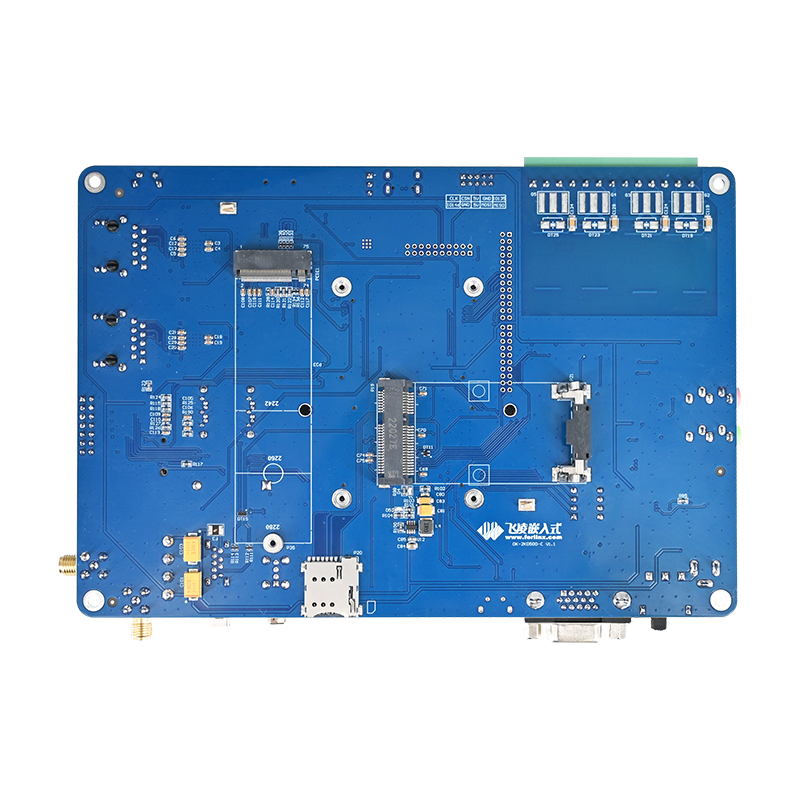

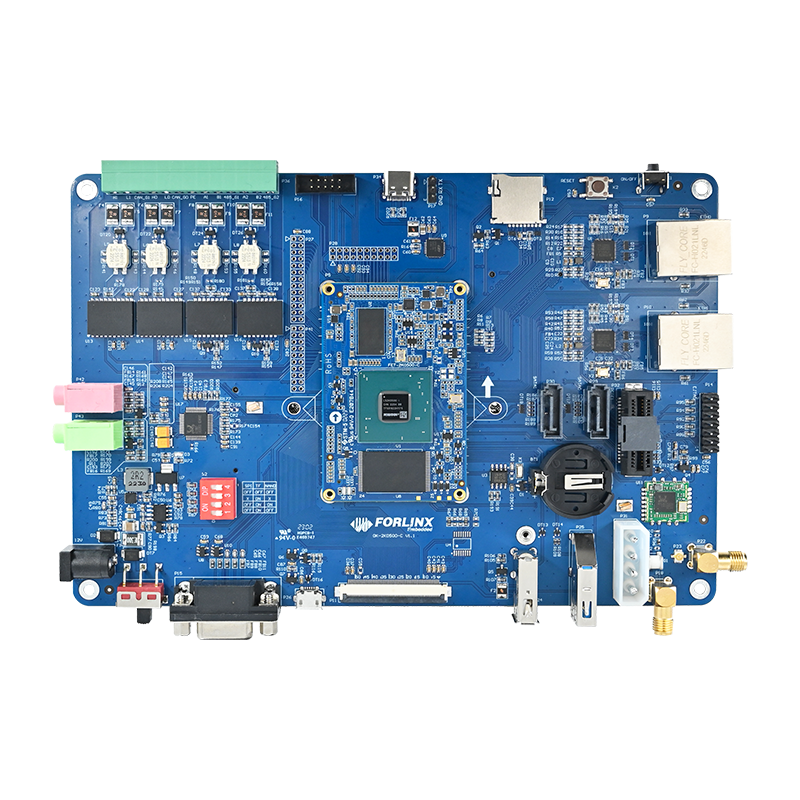

OK-2K0500-C开发板

CPU:龙芯中科2K0500 LoongArch 架构

GPU:2D GPU,支持 OpenGL ES2.0, OpenGL ES 1.1

RAM:2GB DDR3

ROM:1GB Nand Flash

工作温度:-40℃ ~ +85℃

系统:Linux4.19.190

CPU:2K0500
架构:LoongArch
主频:500MHz
内存:2GB DDR3
ROM:1GB NandFlash
系统:Linux

  • 概述特点
  • 规格参数
  • 资料下载
  • 订购方式
选型对比选型对比
  • FET-2K0500-C核心板

    FET-2K0500-C核心板基于龙芯中科2K0500处理器开发设计,其采用自主核心技术研制的LoongArch架构,处理器具备高集成度, 主频500MHz,支持4路原生CAN,双千兆以太网,10路UART以及PCIe、USB 3.0、SATA等常用高速接口, 主要面向工控互联网应用、打印终端、能源、交通等领域。

    2K0500核心板

    自主生态构建 真正国产芯

    龙芯2号2K0500处理器采用自研LoongArch架构,并在保证核心技术自主化的基础上充分考虑了兼容需求,顺应政企、金融、交通、能源等关键领域的国产化需求

    龙芯2号2K0500

    处理器支持四路原生CAN

    飞凌嵌入式FET-2K0500-C核心板引出龙芯2K0500处理器集成的四路CAN接口控制器, 具备突出的可靠性、实时性和灵活性,可满足用户多路CAN扩展需求

    龙芯2号2K0500处理器支持四路原生CAN

    引出多种常用接口功能全面

    龙芯2K0500核心板接口功能

    底板防护设计 更安全

    底板板载2个RS485收发器芯片,2个CAN收发器芯片,隔离耐压均高达5000VDC,总线静电防护能力高达15kV, 对于TF卡、USB、SATA、网口、电源等接口均设置防护, 同时OK-2K0500-C底板兼容了更高级别浪涌脉冲群并设有多级防护电路,恶劣场景应用更加安全有保障

    龙芯2K0500防护设计

    资料持续丰富 助力快速开发

    龙芯2K0500核心板资料

    关键应用领域

    一颗强劲的中国


  • 规格参数


    FET-2K0500-C核心板基础参数

    处理器

    龙芯中科2K0500

    CPU:2K0500

    GPU:2D GPU,支持 OpenGL ES2.0, OpenGL ES 1.1

    RAM

    2GB DDR3

    ROM

    1GB Nand Flash

    OS

    Linux4.19.190

    工作电压

    DC 5V

    工作温度

    -40℃ ~ +85℃

    接口方式

    板对板连接器(4×80pin,引脚间距0.5mm,合高2.0mm)

    尺寸 42mm*65mm

    FET-2K0500-C核心板功能参数

    功能

    数量

    参数

    RGB

    1

    ·支持1路并行显示接口,分辨率最大支持1920×1080@60Hz

    VGA

    1

    ·支持1路VGA显示接口,分辨率最大支持1920×1080@60Hz

    PCIe Gen2

    2

    ·支持2路PCIe2.0 x1接口,双接口均支持RC/EP

    PCI

    1

    ·兼容PCI2.2,总线宽度32位,支持Host/Device

    ·作Host最多支持2个PCI设备,作Device时有三个PCI地址窗口:IO、Memory、Prefetchable Memory

    SATA 2.0

    1

    ·兼容串行ATA 2.6规范和AHCI 1.1规范,支持两个独立的SATA端口

    ·支持SATA1.5Gbps和SATA 2代3Gbps传输

    USB3.0

    1

    ·支持1个独立的USB3.0接口

    USB2.0

    4

    ·支持4个独立的USB2.0 Host端口,其中端口0可配置为OTG模式

    Ethernet

    ≤2

    ·支持两路GMAC,RGMII/MII接口,外部PHY实现10/100/1000Mbps自适应以太网

    UART

    ≤10

    ·最多支持10个UART接口,其中包括2个全功能UART(TXD、RXD、CTS、RTS、DSR、DTR、RI)

    SPI

    ≤6

    ·最多支持6路SPI,其中SPI0支持启动

    I2C

    ≤6

    ·最多支持6路I2C,兼容SMBUS(100Kbps),与PHILIPS I2C标准相兼容

    AC97

    pin脚复用

    1

    ·2频道立体声输出,支持麦克风输入,支持16,18和20位采样精度,支持可变速率,最高达48KHz

    HAD

    ·1路音频输入,7.1频道环绕立体声输出,支持16,18和20位采样精度,支持可变速率,最高达192KHz

    PWM

    ≤16

    ·采用32位计数器,支持脉冲生成及捕获,支持16路控制器

    CAN

    ≤4

    ·最多支持4路CAN 2.0B接口

    LPC

    1

    ·兼容LPC Rev1.1标准,支持系统启动

    PS/2

    1

    ·16位可编程5μs时钟计数器,8位可编程60μs时钟计数器,兼容两套键盘扫描码,支持编码及非编码键盘

    PRINT

    1

    ·支持1路打印机接口

    SDIO

    ≤2

    ·支持2路独立SDIO控制器,1路支持SDIO系统启动(SDIO0)

    ·兼容SD Memory 2.0/MMC/SDIO 2.0协议

    GPIO

    ≤155

    最多支持155位GPIO引脚,与其他接口复用,使用各个接口电压域,其中128路支持外部中断输入

    注:表中接口数量为硬件设计或CPU理论最大值,其中多数功能引脚为复用关系,为方便配置请参考PinMux表格

    OK-2K0500-C开发板

    核心板提供配套OK-2K0500-C开发板,集成丰富的功能接口,产品评估更简单。

    龙芯2K0500开发板评估板
    OK-2K0500-C开发板功能参数
    功能


    数量

    参数

    RGB

    1

    ·通过54Pin 0.5mm间距FPC座引出,兼容电容触摸

    VGA

    1

    ·通过标准VGA接口引出

    USB3.0 Host

    1

    ·通过Type-C接口引出,速率高达5Gbps

    USB2.0 Host

    1

    ·通过Type-A USB接口引出,支持高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)3种模式

    USBOTG

    1

    ·通过micro USB接口引出,支持高速(480Mbps)、全速(12Mbps)和低速(1.5Mbps)3种模式

    PCIe2.0

    2

    ·通过PCIe x 1插槽和M.2_M-Key接口引出,支持5Gbps速率

    SATA

    1

    ·支持SATA 1.5Gbps和SATA 2代 3Gbps

    Debug

    1

    ·通过Type-C接口实现

    Ethernet

    2

    ·通过2个RJ45接口引出,支持10/100/1000 Mbps数据传输速率

    TF卡

    1

    ·可插入TF卡,兼容SDIO 2.0协议

    Audio

    1

    ·板载Codec芯片,支持耳机输出、MIC输入功能

    CAN

    2

    ·通过CAN收发器引出两路CAN总线,采用隔离设计,支持CAN 2.0B协议

    RS485

    2

    ·通过RS485收发器引出2路RS485总线,采用隔离设计

    SPI

    1

    ·通过2.0mm间距简易牛角座引出

    4G

    1

    ·支持Mini PCIe封装的EC20 4G模块

    WIFI&BT

    1

    ·使用RTL8723DU芯片实现

    RTC

    1

    ·板载RTC芯片及电池插座

    PCI

    1

    ·已复用为GPIO
