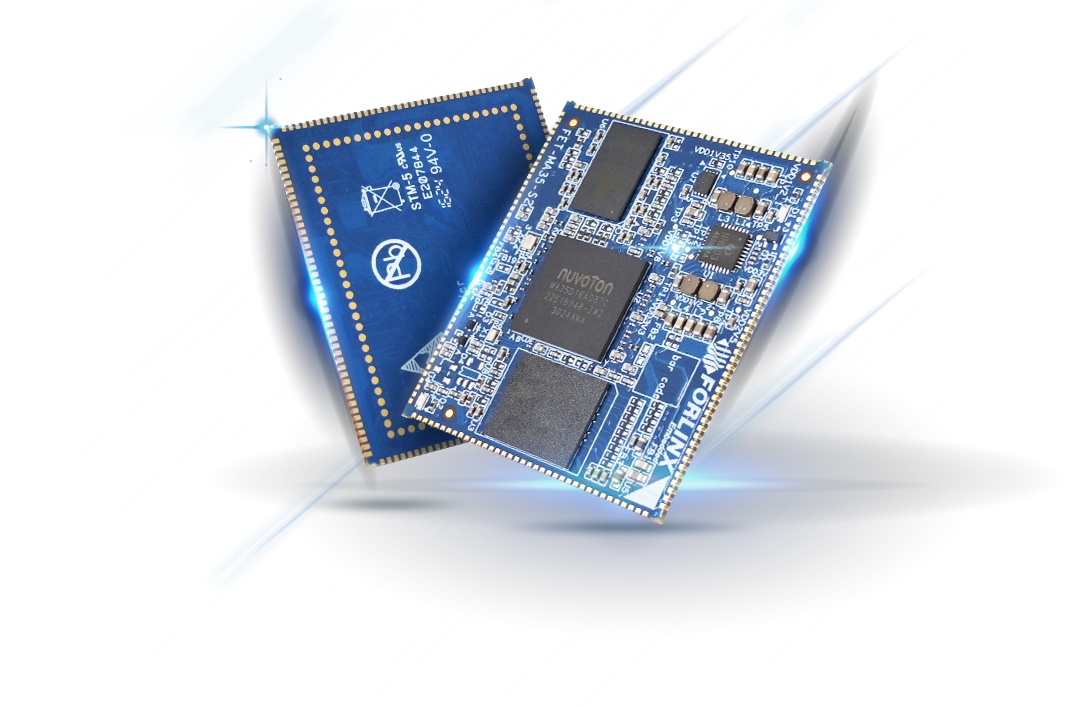

FET-MA35-S2核心板基于新唐MA35D1系列高性能多核异构处理器开发设计，集成了两颗 64 位 Arm® Cortex-A35 内核，执行速度可达 800MHz，并搭载一颗 180MHz ARM Cortex-M4 内核。产品采用 LCC+LGA封装，产品尺寸小巧。产品通过飞凌嵌入式实验室严苛的工业环境测试，为您的产品稳定性保驾护航。

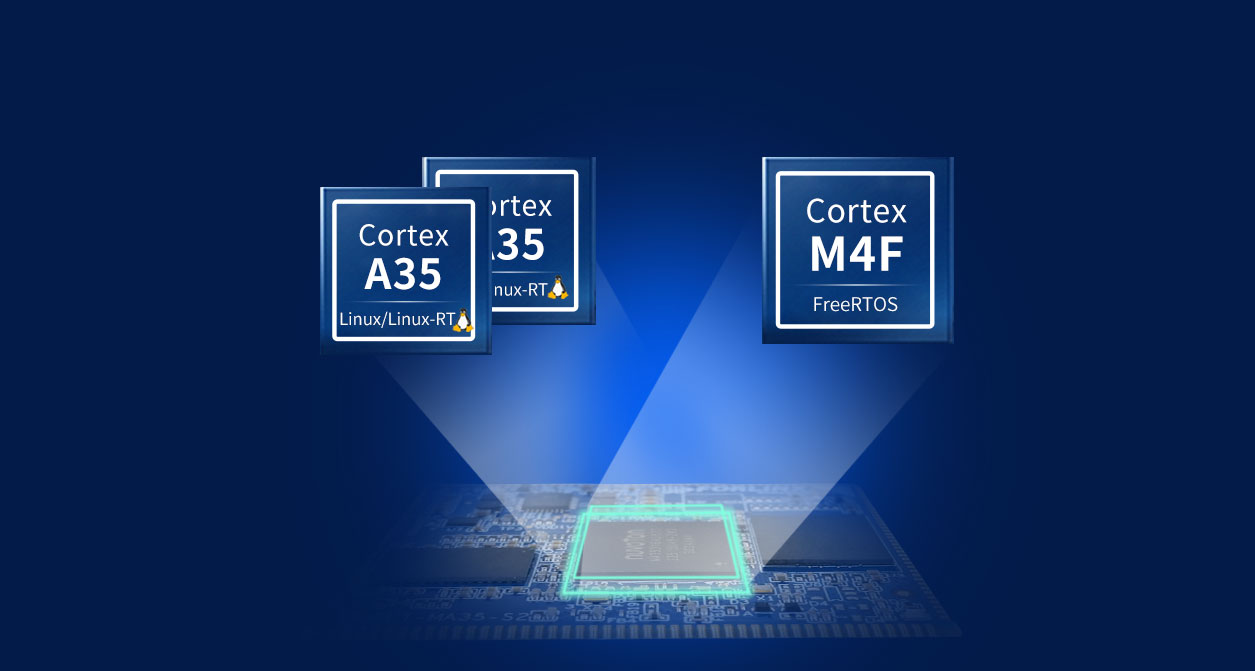

多核异构
MA35D1是基于 Armv8-A 架构 64 位 Cortex-A35 内核，并搭载一颗 Cortex-M4 的微处理器,以同时满足高效能与实时性控制的需求。

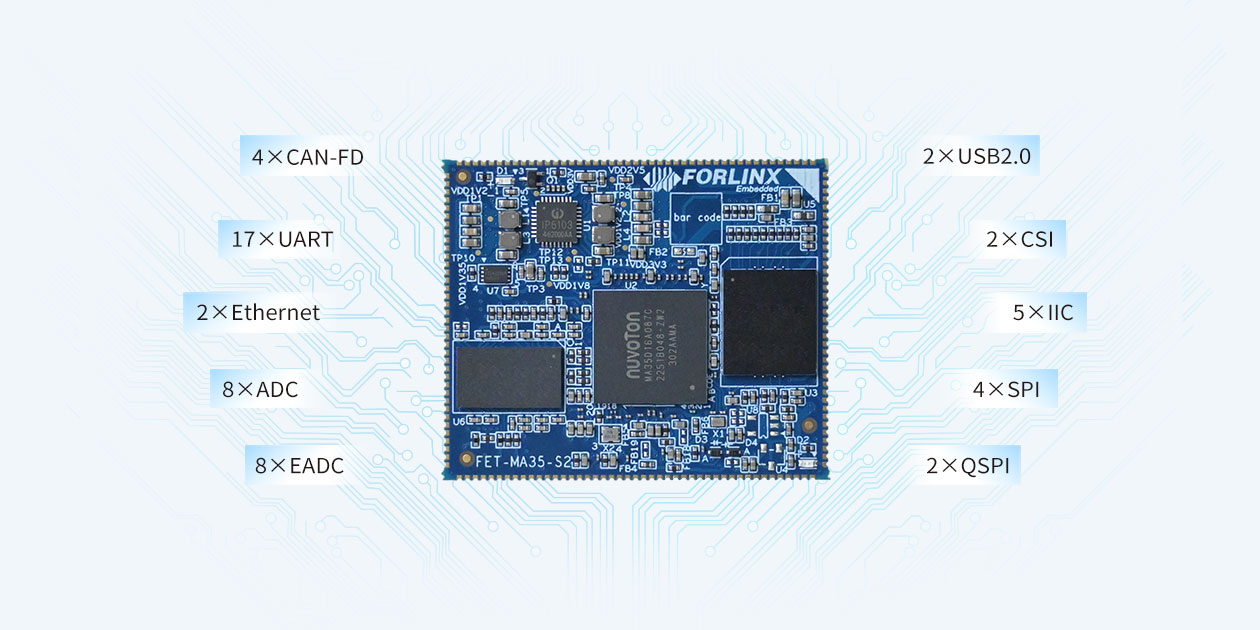

引脚全部引出
引脚全部引出，确保核心板的灵活性和可扩展性，满足不同领域不同产品的多样化功能需求。
系统安全
MA35D1 系列是一个可信任的系统，可以满足物联网产品的安全需求。它包括多个进阶的安全机制，例如新唐 TSI（Trusted Secure Island）一个独立的安全硬件单元、TrustZone、安全启动 (secure boot)、、及一个真随机数产生器 (TRNG)，并包含密钥储存 (Key Store) 和一次编程内存 (OTP memory)。所有安全相关的操作都在 TSI 中执行，保护具有敏感性和高价值的数据。这些安全特性也可以满足客户在 IEC 62443 认证方面的要求。
丰富的多媒体功能、强大的解码能力
集成2D GPU及2D图形加速器，同时配备JPEG和H.264解码器等，为用户带来更好的图形用户界面交互体验以及流畅的视频播放效果。

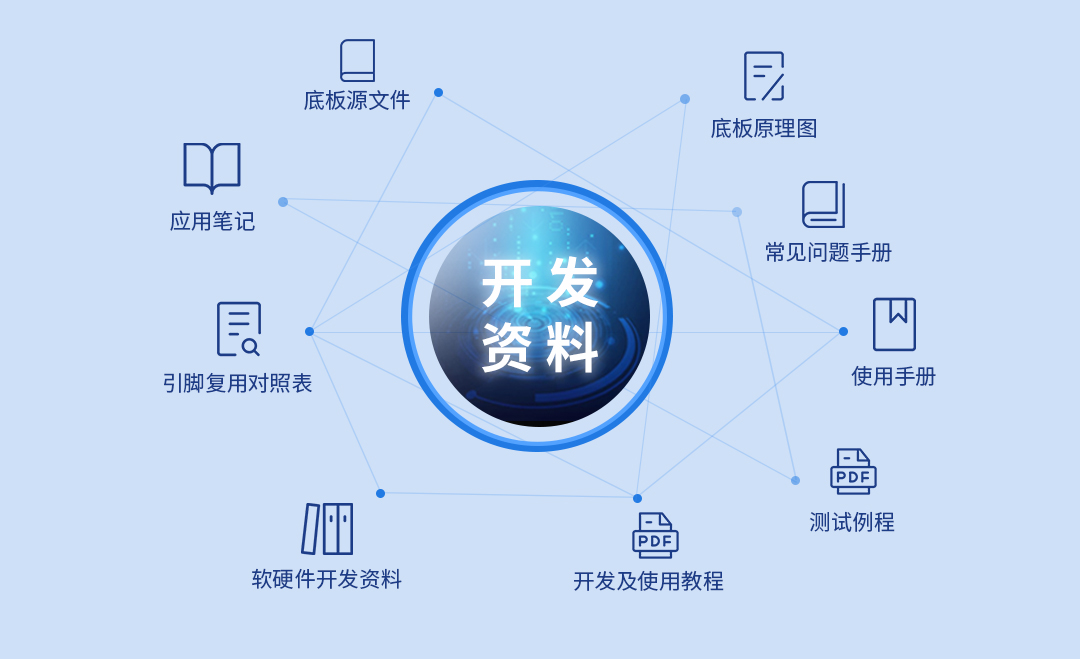

持续丰富的资料 助您快速上手成功开发
新唐MA35系列核心板提供软硬件开发资料、常见问题手册、引脚复用对照表、硬件手册、测试例程、底板原理图等资料一应俱全，让您的开发更简单，生产更便捷。
-

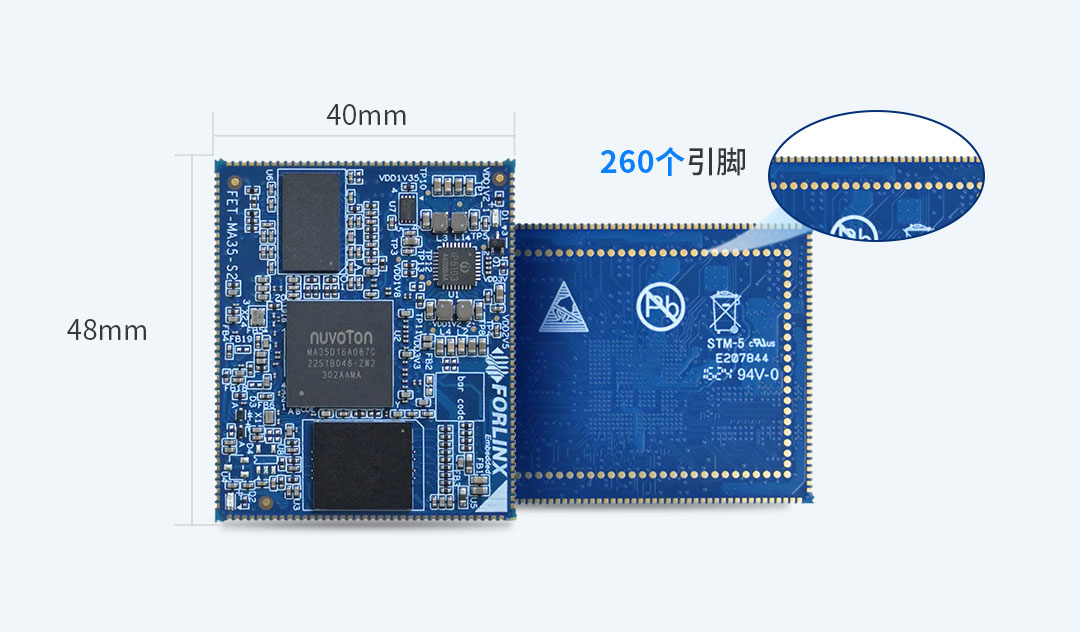

▊外观与尺寸
▊规格参数
FET-MA35-S2核心板基础参数 处理器
Nuvoton MA35D1
CPU：2×Cortex-A35@800MHz+Cortex-M4@180MHz
GPU: 2D GPU
解码：
•AVC/H.264、MVC、SVC：up to 1920 x 1080 @ 45 fps
RAM
512MB/1GB DDR3L
ROM
8GB eMMC
工作电压
5V
工作温度
-40℃~+85℃
接口方式
邮票孔+LGA（260个引脚，邮票孔的引脚中心间距为1mm，单个引脚尺寸：1.8*0.6mm，LGA的球间距为1.5 mm，单个球直径为1mm）
操作系统 Linux 5.10.140 +QT 5.12.8
系统烧写方式 USB OTG，TF卡
机械尺寸
40mm×48mm
FET-MA35-S2核心板功能参数 功能
数量
参数
USB 2.0
2
1路USB2.0 Host
1路USB 2.0 OTG
RGB
≤1
支持RGB888，最大分辨率1920*1080
CSI
≤2
最大支持3M像素
Ethernet
≤2
10/100/1000 Mbit/s 以太网支持 RGMII 和 RMII 接口

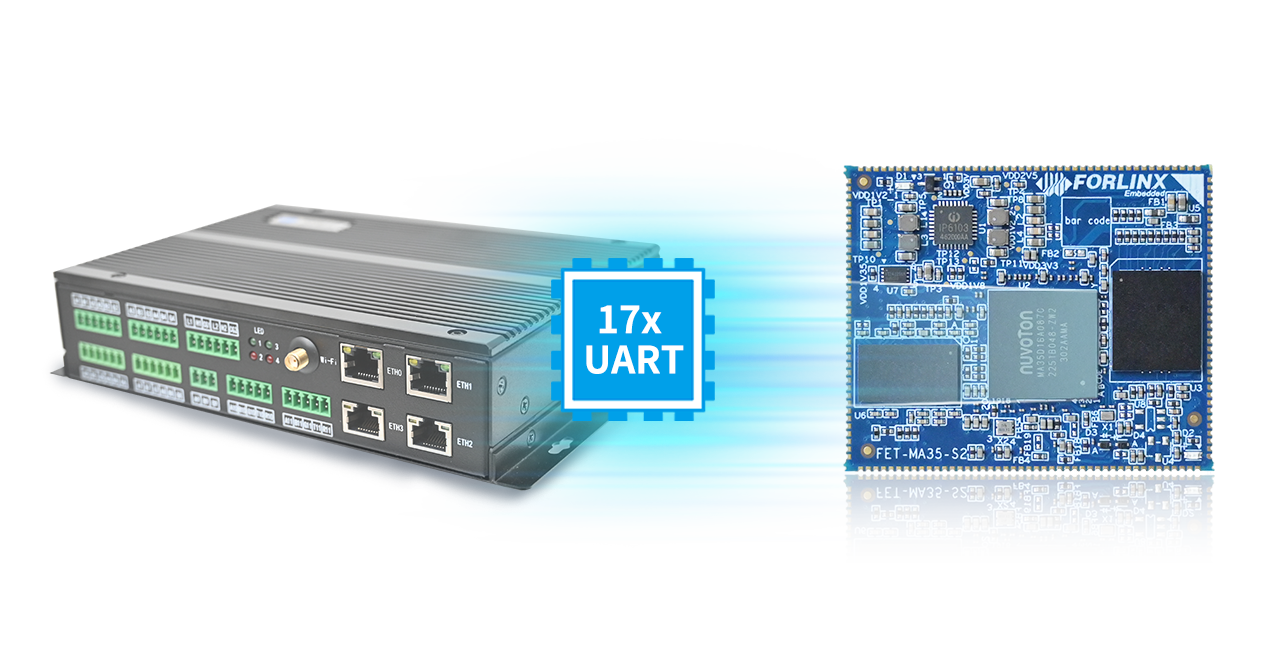

UART
≤17
支持的最大波特率为9.5Mbps
ISO7816
≤2
支持ISO-7816-3
QSPI
≤2
可配置主从模式，支持最大时钟频率100MHz
SPI
≤4
可配置主从模式，支持最大时钟频率100MHz
I2S
≤2
可配置主从模式
I2C
≤5
支持7bits和10bits地址模式，最高速率可达1 Mbit/s
CAN-FD
≤4
支持CAN-FD V1.0和CAN2.0 A/B；
EPWM
≤18
最多支持18通道EPWM
SDIO
≤1
SD0，4-bit，仅支持3.3V接口

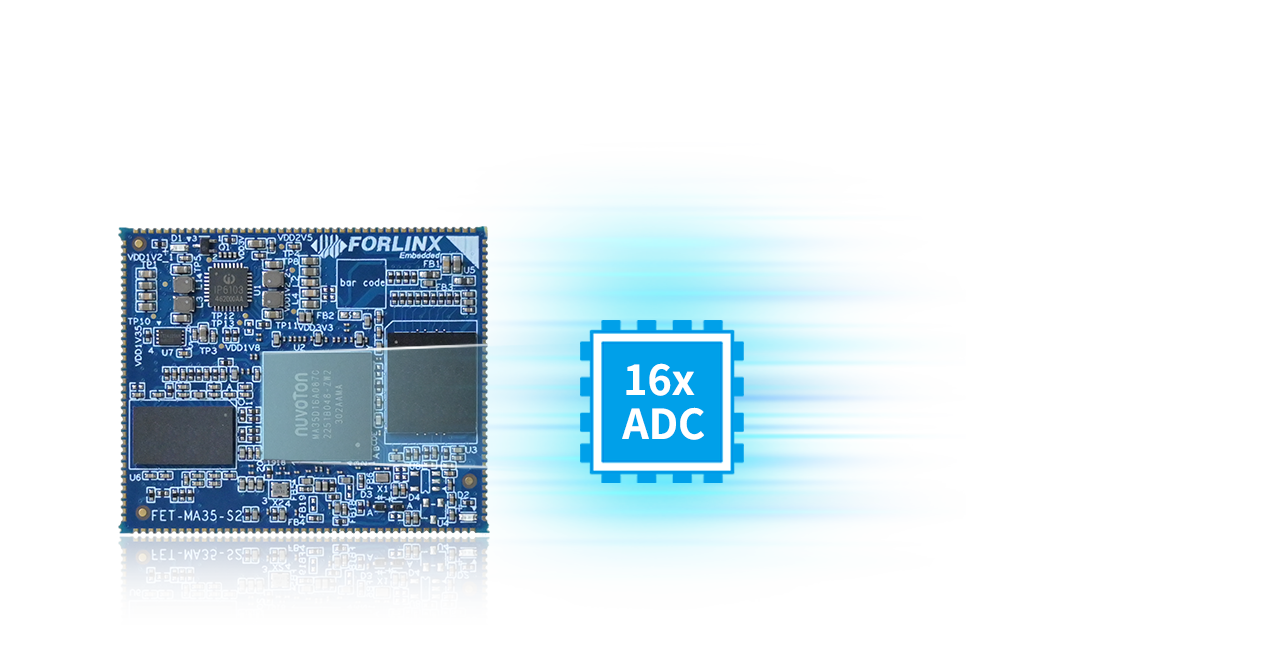

ADC
≤8
8路单端输入，10bit，500K SPS，支持4线或5线触摸
EADC
≤8
8路单端或4路差分输入，10bit，4.7M SPS
注：表中参数为硬件设计或CPU理论值。

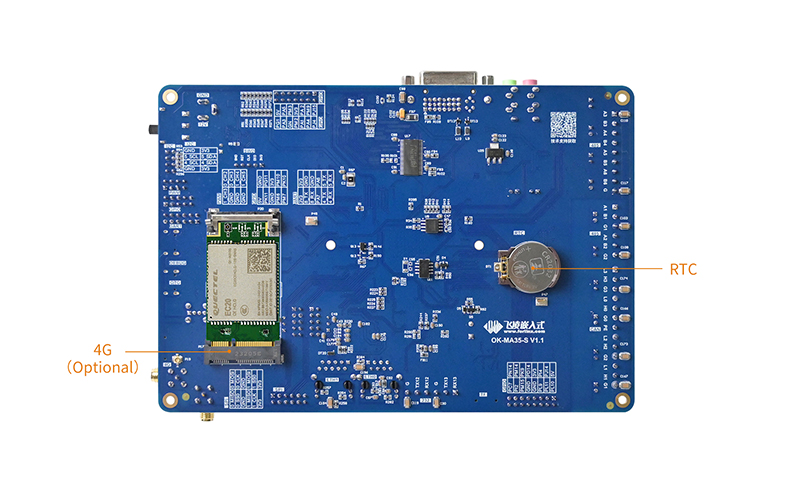

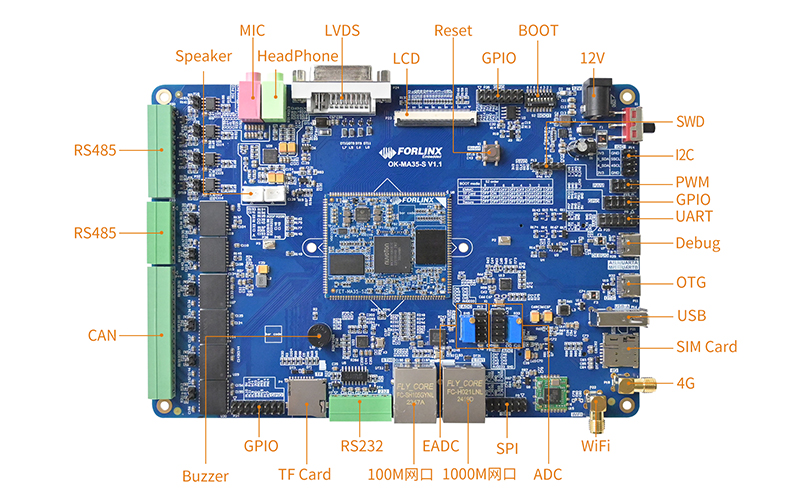

OK-MA35-S2开发板开发板
新唐MA35系列核心板配套OK-MA35-S2开发板，集成多样化的功能接口，用户可更便捷评估产品的性能、稳定性和易用性，加速产品验证与开发流程。
OK-MA35-S2开发板功能参数 功能
数量
参数
USB 2.0
2
1个USB HOST，USB Type A座子引出
1个USB OTG，USB Type-C座子引出，仅用作Device
LCD
1
支持RGB888，最大分辨率1920*1080@60fps
LVDS
1
通过LCD转换而来，通过DVI-I座子引出
Ethernet
2
1千兆，1百兆，可向下自适应速率，双网口可以同时使用
TF Card
1
开发板支持1路TF Card，兼容SD3.0
4G
1
可外接mini PCIE接口的4G模块
WiFi/BT
1
RL-UM02WBS-8723DU-V1.2
标准:IEEE 802.11b/g/n, BT V2.1/BT V3.0/BT V4.0
Audio
1
默认板载NAU88C22YG芯片
支持耳机输出和MIC输入，分别在2个3.5mm 三段式耳机接口上引出
支持2路1W8Ω喇叭输出，通过XH2.54白色端子引出
I2C
4
2个用于挂载底板LCD触摸、音频
2个通过2 x 4 Pin 2.54mm间距插装插针引出，供用户外挂设备
PWM
7
2个分别用于LCD调节背光亮度和BUZZER
5个通过2 x 4 Pin 2.54mm间距插装插针引出，供用户外挂设备
RTC
1
板载独立RTC芯片，底板断电后可通过纽扣电池记录时间
UART
3
通过2 x 6Pin 2.54mm间距插装插针引出，供用户外挂设备
RS485
6
电气隔离，通过GPIO控制收发方向
CAN
4
电气隔离，支持CAN-FD
SPI
2
开发板通过2 x 6Pin 2.54mm间距插装插针引出，供用户外挂设备
QSPI
1
板载16MB QSPI NOR FLASH
DEBUG UART
2
A核UART0和M核UART16转成USB信号，通过Type-C接口引出，默认波特率115200
ADC
8
8路单端输入，10bit，500K SPS，支持4线或5线触摸
EADC
8
8路单端或4路差分输入，10bit，4.7M SPS
KEY
1
复位按键
SWD
1
通过1x 5Pin单排2.54mm间距插装插针引出
-
